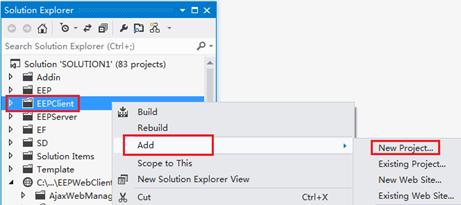

Step1＞請先執行桌面上的『Solution1.sln』，此時會進入VS2015開發環境，請在目錄『EEPClient』上面按下滑鼠右鍵，然後選擇『Add』->【New Project..】來新增一個Client的Project。

圖3-2-1新增Client端Project

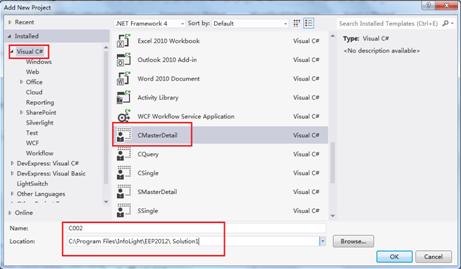

Step2＞請選擇Project types中【Visual C#】，此時會看見右邊的Templates：My Templates中，有上個章節所Export的四個Template。因為要實做Client端多檔，所以請選擇【CMasterDetail】，接著將『Name』命名為【C002】，『Location』設為【C:\Program Files\InfoLight\EEP2015\Solution1】。此與之前的程式存放目錄都是一致的，按下【OK】後，會自動產生Client端C002的Project。

圖3-2-2設定Client Project名稱和路徑



Step3＞接著要設定各個Component的Property。

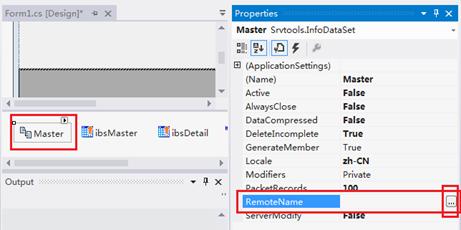

q  首先設定Master（InfoDataSet）的Property『RemoteName』。就是選擇那一個Server模組的InfoCommand。

圖3-2-3進入Master（RemoteName）設置

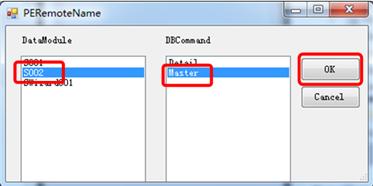

Œ  按下旁邊的【…】按鈕後，會出現RemoteName視窗供選取。在RemoteName視窗中選擇『S002』的【Master】的InfoCommand。

圖3-2-4Master RemoteName視窗

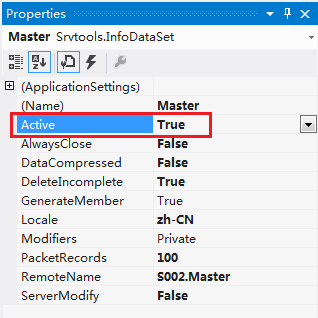

    接著將Master（InfoDataSet）的Property『Active』設成【True】。此時，DataSet內會有兩個DataTable，因為Server模組的S002.Master會有一個Master的DataTable和Detail的DataTable。

圖3-2-5啟動MasterInfoDataSet

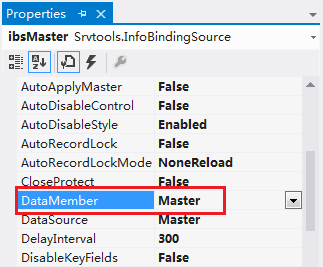

q  然後設定ibsMaster （InfoBindingSource）的Property『DataMember』。

在Template中的ibsMaster已經將DataSource設定好Master這個InfoDataSet了，因此只要設定DataMember即可。請下拉選取【Master】，因為InfoDataSet中有兩個DataTable，一個為Master；另一個為Detail，在此選擇為Master。

圖3-2-6設定ibsMaster (InfoBindingSource)屬性

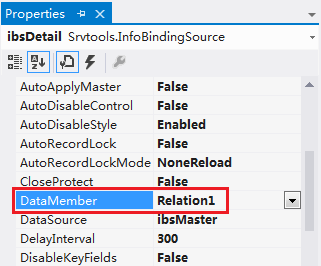

Œ   ibsDetail的DataMember請下拉選取【Relation1】。



ibsDetail的DataSource是【ibsMaster】。（是infoBindingSource class，而不是Master InfoDataSet）。這是因為Master InfoDataSet有兩個DataTable（一個為Master，另一個為Detail），Master存放所有Master的資料，而Detail是存放這個DataTable每一筆主檔相對的所有明細資料，因此無法跟著idsMaster移動跟著改變Detail的相對資料。

所以我們將Detail的idsDetail.DataSource選擇idsMaster這個InfoBindingSource（BindingSource連到另一個BindingSource）；將 idsDetail.DataMember選擇Relation1這個元件。（Relation1是系統依Master/Detail所自動產生的另一個BindingSource，用來實現Master/Detail的對應關係）。如此才能達到Master/Detail的對應關係。

圖3-2-7設定.DataMember



    然後到Toolbox工具列中選取『InfoDataGridView』，將之貼到Form1上，位置放在Form1的左上方，目的是要一次顯示多筆Master的資料。

圖3-2-8選取InfoDataGridView元件

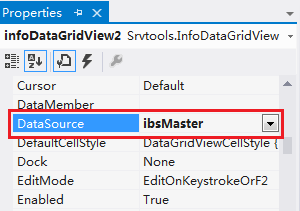

Ž    此時設定InfoDataGridView2的Property『DataSource』，請下拉選取【ibsMaster】。

圖3-2-9設定InfoDataGridViewDataSource

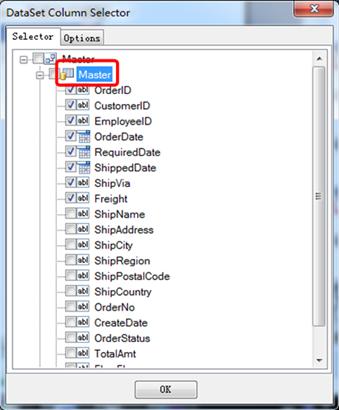

  然後雙擊Master（InfoDataSet），此時會開啟DataSet ColumnSelector的視窗。然後到『Selector』頁面，針對此Tree做展開的動作，並勾選要呈現的欄位（本範例中選到Freight為止)，並在Master處按下滑鼠左鍵不放，將之拖曳到Form上面。（排列方式可以在Options頁面自行調整）。

圖3-2-10選取Master(InfoDataSet)所需欄位

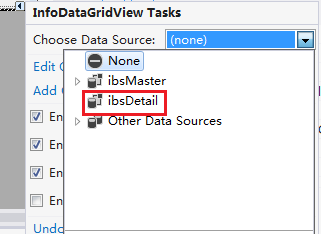

    此時在Form上便會出現所有相關的欄位資料，然後請設定畫面下方的InfoDataGridView1（InfoDataGridView）的Property『DataSource』，選擇【ibsDetail】。



圖3-2-11設定InfoDataGridView1的DataSource

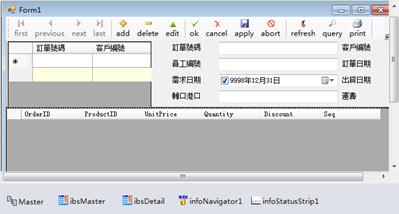

‘    設計部分已經完成，如圖3-2-12：

圖3-2-12完成一對多介面



Step4＞接著對此ProjectC002做編譯（Build）的動作，此時會產生C002.dll這個模組，就已經完成一對多檔的Client端程式開發。

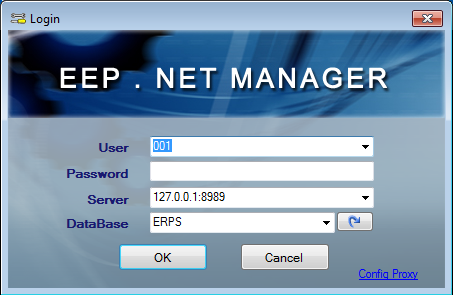

Step5＞接下來請執行桌面上的『EEPManager.exe』，直接按【OK】登入。



圖3-2-13登入EEP Manage管理

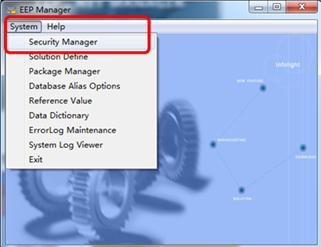

Œ    點選『System』->『Security Manager』菜單。

圖3-2-14進入安全管理設置

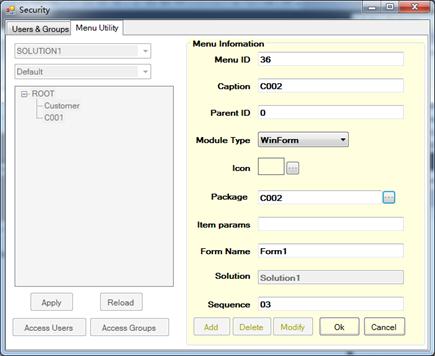

  請點選「Menu Utility」那個頁籤，按下【Add】以便新增一個Menu選單。此處請在『Caption』中鍵入【C002】，『Parent ID』選【0】。（代表C002是接在Menu ID 0=ROOT之下）『ModuleType』選【F】。

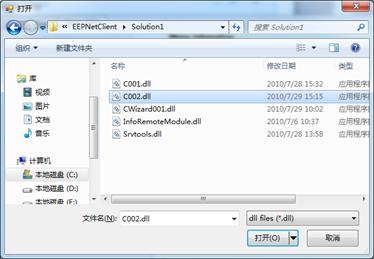

Ž    然後點選『Package』旁的【…】按鈕，選取\Solution1\路徑下的【C002.dll】。

圖3-2-15開啟C002.dll



    接著在『Sequence』中鍵入【03】。按下【OK】儲存離開。

圖3-2-16依次設定各參數值

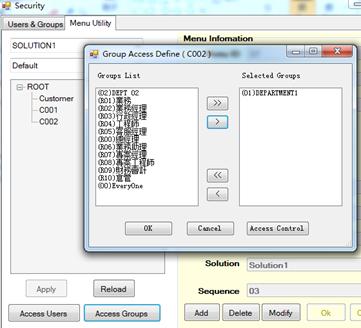

  然後將焦點放在左方的『C002』，並點選【Access Groups】，將Default User 001所屬的Groups【DEPARTMENT1】指定到右邊的視窗中，按下【OK】後即完成。

圖3-2-17指定Groups的DEPARTMENT1

Step6＞執行桌面上的『EEPNetClient.exe』。與之前一樣，必須透過Login的畫面，才能進入主畫面，請依下圖按下【C002】，來執行C002的畫面進行測試。

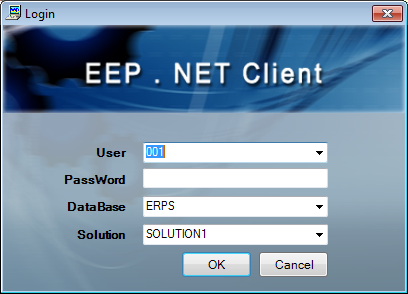

圖3-2-19EEPNetClient Login

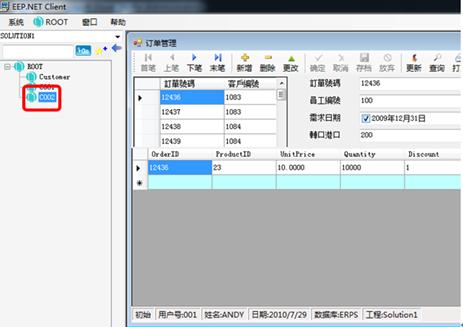

圖3-2-20 C002設計主介面
