q  EEP2015 WF簡介

EEP2015 Workflow Foundation，採用Microsoft .NET 4.0 Workflow Foundation為核心技術，整合快速的電子表單工具，可以輕易與企業的ERP等資訊系統整合，讓企業流程與單據在可靠且穩定的Workflow 環境下落實BPM管理制度，改善企業流程，讓企業大幅提高作業效率與監督控管能力，以e化提升企業經營競爭力。現將EEP2015 WF產品要項說明如下：



1.      100% 採用WF Designer，除了可以在VS2015中設計工作流程外，我們有另外設計一個WF Designer來讓企業流程架構師與管理師來獨立執行，方便更改流程時可以不必進入VS2015來設計。



2.      WF Designer的流程圖可以透過Windows與Web來讓User直接作為導覽圖或預覽公司抽象化的流程制度。



3.      使用強大的WF Runtime Engine作為核心的系統，讓你的Workflow能更穩定的執行與其他系統進行整合。



4.      開發近10個高階的流程活動元件(Activity)，可以直接與EEP2015的原有的Windows表單與Web表單無縫結合(只要多貼一個WF元件即可)。我們所開發的Activity目前都是Sequential(依序)類型的活動元件，但為了能在企業簽核中可以退回與簡化作業，我們在WF Runtime Engine中往上架了一層FLRuntime來解決此問題。



5.      提供配合原EEP2015的Login系統，可擴充整合WF所要的組織與角色其授權標準的設定，並提供全新完整兼具彈性的代理人制度。



6.      Login系統同樣可配合AD/Group的帳號與Email資料整合，每個流程活動可以控制是否整合發送Email通知或以Email簽回。



7.      另提供流程入口主頁(Portal)，Web與Win都可以通用，並提供統一的待辦事項(此User所有流程單據的代辦中心)，經辦事項(此User經辦過且未結案的流程單據)，異常預警中心(屬下或自己的待辦逾時或發生異常)等等功能。



8.      在EEPNetServer上的執行引擎有提供Workflow的API接口，以方便提供同樣在.net上其他網頁與Windows Client系統的整合與橋接，在Server端方面，我們也提供Web Service方式來與其他類似SOA架構的服務相互整合。



q  EEP2015 WF的架構

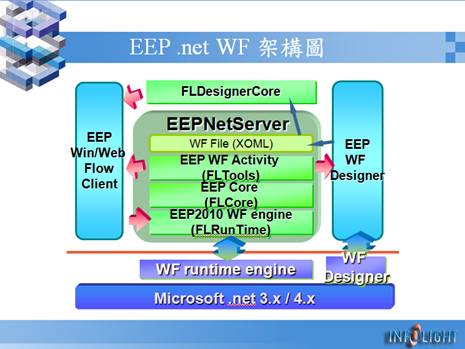

如圖為EEP2015 WF系統的架構圖，各部分功能簡單說明如下：

EEPNetServer：整個EEP2015WF系統是架構在EEPNetServer上，為了能搭配現有Server端被包裝過的商業邏輯(業務流程)，因此如要在A/P Server中執行Workflow系統，只要將FLRunTime.dll註冊上即可運作。



EEP WF Designer：改寫或繼承自WF Designer的功能，可以獨立於VS2015之外，讓設計者可以不必透過VS2015，設計完成的工作流程將存成XOML檔案，須存放在EEPNetServer的指定目錄上，在Designer中所使用的活動元件，都是來自FLTools的活動元件。



EEP WF Activity：為EEP所提供常用的工作流程活動元件，可以很快速與EEP表單結合，達到簽核的目的，開發者也可以自行繼承或新增自已的流程活動元件，此模組中有部分使屬於U/I的元件，使用在Web或Windows的Client中為了配合流程簽核的操作所使用，並不是所有的元件都是屬於Acitivity。(此DLL為FLTools.DLL)。



EEP WF Core：為EEP的基本類型與基本相互溝通的核心程式庫，用來溝通FLTools的元件與FLRunTime以及FLDesigner所共同的元件類型與程式接口。(DLL名稱為FLCore.DLL)。



EEP WF RunTime：用來實際執行每個工作流程實例，與控制整個執行時期的狀態，他會交給微軟的WF Engine來執行，以增加流程的可靠度與穩定度，另外RunTime引擎中有特別去支援Sequential依序的活動可以被逆流退回。(DLL名稱為FLRunTime.DLL)。



FLDesignerCore：用來讓支援讓Web或Win的Client端程式，可以將設計好的流程圖可以顯示出來，除了讓User更了解公司的流程規範外，更重要的是讓User以此流程圖來操作表單與簽核。



EEP Win/Web Client：與之前的EEPNetClient.EXE與EEPWebClient類似，都可以自行Login到EEPNetServer上之外，還可以利用這兩個新的主頁面程式，顯示出Workflow的流程圖，並顯示待辦與經辦的資料，還有異常預警的警示資料等等。
註：因為整體的架構使用到微軟的Workflow Foundation，所以在Runtime的主機與開發的環境中都需要安裝 .NET 4.0或以上，在開發環境上還要安裝Windows Workflow Foundation的擴充包才能執行與開發。



q  EEP2015 WF基本組成

EEP2015包含了下列幾個部分：

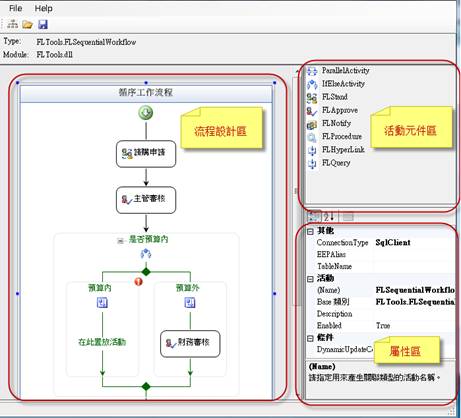

1.     流程開發器：提供管理師用來設計企業流程所使用的開發介面，如圖，開發者的背景是流程規劃師，可以ISO的制度或企業流程，來設計流程介面，圖中間區域為流程設計區，設計者在此設計流程，右上方為活動元件(Activity)區，可以將活動元件貼入設計區中，下方為屬性區域，可以用來定義所有元件的各別屬性。

EEP2015 WF有十餘個活動元件，有些元件須配合EEP2015的Windows表單與Web表單來呈送與審核，另外，本WF是一個與資料庫高度整合的系統，因此任何一個工作流程都須配合一個主資料表來進行流程運作；流程開發器所設計的結果會存成XOML檔案格式。



2.      流程引擎：EEP2015的流程引擎是以.NET 4.0的Workflow Foundation為核心所開發的架構，整個核心為3個dll構成，這3個dll都是建置在EEPNetServer上(EEPNetServer就是EEP2015的Application Server，除了當作應用系統的伺服器外，也可以做為工作流程伺服器)，其中FLRunTime.dll為執行中心，控制所有線上流動的單據與活動；另兩個dll分別為FLCore.dll與FLTools.dll，分別代表WF的公用程式接口及活動元件庫。FLRunTime與FLTools是個開放原始碼的程式，可以讓企業自行增加活動元件與改善流程引擎功能。

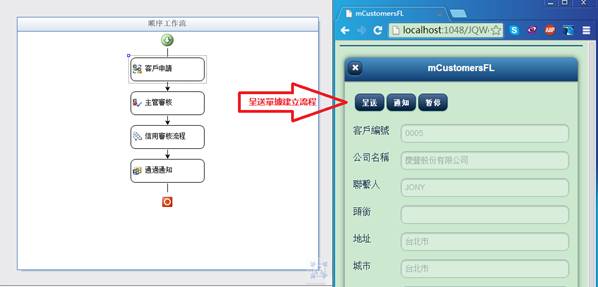

3.     使用者介面：使用者介面上主要有三個元件負責，FLWizard元件負責取得流程待辦 (該User的承辦單據)與經辦(該User送出或經辦過的未結案單據)；FLNavigator則負責將單據呈送或進行審核退回等工作，會與Server端的FLCore自動進行溝通；FLDesigner元件則負責讓流程開發器所設計的流程圖可以顯示出來，讓User可以透過流程圖點選與操作單據。





待辦與經辦事項文後有說明，請自行參閱。
