在流程的流動當中，除了單據會轉移到不同的角色上之外，可能有一些後端的商業邏輯處理須跟著配合，但因為無法保證流程一定會結案，所以多數的商業邏輯處理會放在結案前的一個活動來處理，以確定此單據是被確認的，但也有一些例外，是在流程的進行當中，就需處理一些商業邏輯，但後者一定需注意到該單據可能會被退回去而重覆執行，或者因為被作廢而不一致。而FLProcudure活動是專門用來設計Workflow後端處理程序或商業邏輯程序等的活動元件，可以隨著Workflow引擎執行到此活動時被觸發執行。



準備工作：

開始下面實例之前確認是否在Customers中存在LastOrderedDate欄位，若不存在請予執行如下SQL語句：

Alter table Customers Add LastOrderedDate DateTime null



Step1＞在SCustomers中，增加一個WriteCloseDate的Server Method：

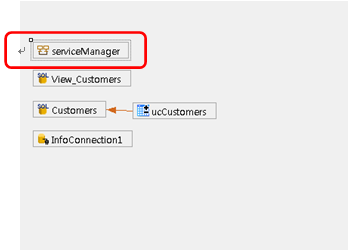

首先，對 ServiceManager的ServiceCollection 進行設定，新增一個ServerMethod就必須在ServiceManager中新增一個Service來告知系統。

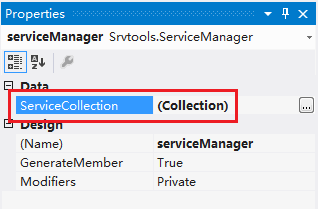

點開ServiceCollection右側按鈕，在Service Collection Editor中，新增一個Service，將ServiceName與DelegateName都設為WriteCloseDate。





Step2＞在Component.cs中，增加下列程式：

public object WriteCloseDate(object[] objParam)

        {

            object[] ret = new object[] { 0, 0 };

            DataRow dr = (DataRow)objParam[0]; // 取得流程資料表的資料內容

            string Today= System.DateTime.Today.ToShortDateString(); //取得今天日期

            string CustomerId = dr["CustomerId"].ToString(); // 取得目前客戶編號

            IDbConnection conn = this.AllocateConnection("ERPS"); // 取得資料連線

            if (conn.State == ConnectionState.Closed)  conn.Open();

            try

            {

                IDbTransaction trans = conn.BeginTransaction(); // 起始交易

                string sql = "Update Customers Set LastOrderedDate='" + Today + "' Where CustomerID='" + CustomerId + "'";

                this.ExecuteCommand(sql, conn, trans); // 送出SQL語句

                trans.Commit(); // 確認交易

            }

            finally

            {

                this.ReleaseConnection("ERPS", conn) ; // 保證釋回資料連線

            }

            return ret; // 傳回值: 無

        }



注意：在完成上面的設定後，必須將已修改的Server端程式重新建置(build)，使NetServer取得最新Server的dll。

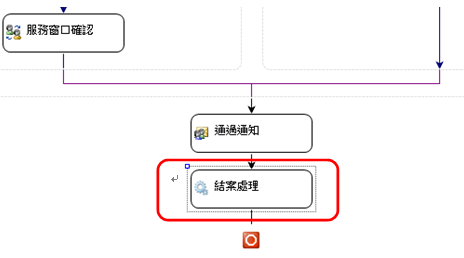

Step3＞回到FLDesigner.exe，在CUSTOMERS.XOML中，貼入FLProcedure活動元件，將元件Name設為「結案處理」。此元件用於完成調用ServerMethod的動作。





接著，我們要設定ModuleName與MethodName，在ModuleName選擇

SCustomers，表示CallMethod在那個Server程式中；MethodName設定為WriteCloseDate，表示流程當進入此處時，將執行SCustomers中的WriteCloseDate方法。



Step4＞在「Logon.aspx」中我們以003為User 登入，輸入如下 C017資料，輸入完畢後將資料上呈至005，005登入簽核後，送至007(指定客服窗口)，007確認服務窗口為R04後上呈資料，此時系統將此筆資料送給004，004上呈資料後流程進入結案處理，此時系統會根據Server Method中的方法，將LastOrderedDate寫入當前日期。

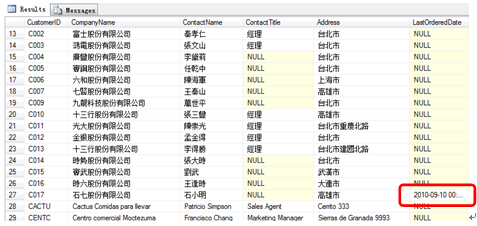

Step5＞我們可以透過VS所提供的Server Explorer來查看C017資料的LastOrderedDate內容，如下：







Step6＞接著，我們試著從Server Method中來了解User對流程是進行往下的前進動作，還是往前退回動作，因此，我們特別將指定服務窗口下面的IfElseActivity活動刪除，並將FLProcedure活動拖拉到指定服務窗口與服務窗口確認中間，如圖：



為了能讓「服務窗口確認」可以退回，因此我們將「服務窗口確認」的FLNavigatorMode由Continue改為Approve。



Step7＞我們將上例中Component.cs中的Server Method更改如下：

try

            {

                IDbTransaction trans = conn.BeginTransaction();

                int FlowDirection = (int)objParam[1]; // 在流程中有傳遞第二個參數代表方向

                string sql="";

                if (FlowDirection ==1)  // 1代表往下，2 代表退回

                {

                    sql = "Update Customers Set LastOrderedDate='" + Today + "' Where CustomerID='" + CustomerId + "'";

                }

                else

                {

                  // 退回時清空

   sql = "Update Customers Set LastOrderedDate=null Where CustomerID='" + CustomerId + "'";

                }

                this.ExecuteCommand(sql, conn, trans);

                trans.Commit();

            }



Step8＞以003為User 登入「Logon.aspx」，輸入如下 C018資料，輸入完畢後將資料上呈至005，005登入簽核後，送至007(指定客服窗口)，007確認服務窗口為R04後上呈資料，此時系統將此筆資料送給004。

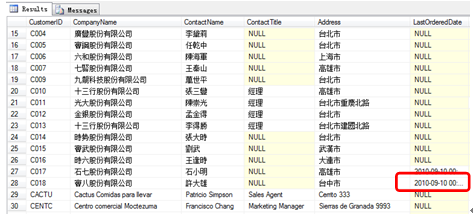

Step9＞此時，透過Server Explorer來查看C018的LastOrderedDate為今天的日期。

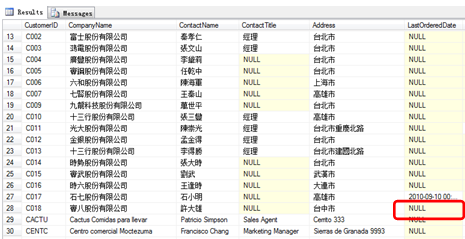

Step10＞如果讓004登入，並使用「退回」功能將C018退回給007後，此時，透過Server Explorer來查看C018的LastOrderedDate為NULL。
