這個單元將介紹一對多的檔案設計中，針對運算式的運用與加總功能的實現，及關連設計的開發與使用。我們將使用快速入門裡的範例來往下設計，如果還沒研讀過快速設計的使用者，請先行參閱。

q   Detail明細檔的完善設計

Step1＞打開在《EEP2012快速入門（下）》中設計的Project C002。選中Detail（明細檔）的infoDataGridView1（InfoDataGridView），按滑鼠右鍵，選擇【Edit Columns…】。出現畫面如下：

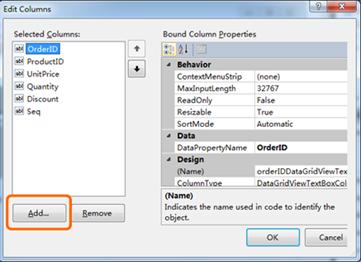

圖 4-3-1 進入infoDataGridView1 Edit Columns對話框

Step2＞點擊【Add】按鈕，加一個Unbound Column（非資料綁定的欄位）：

『Name』設定為【Amount】；

『HeadText』則設定為【金額】；

『ColumnType』請選【InfoDataGridViewExpressionColumn】，這是一個特殊的運算式的欄位型態，為EEP2012特有的ColumnStyle（特殊欄位型態）。

最後按下【Add】新增後，再關閉此視窗。

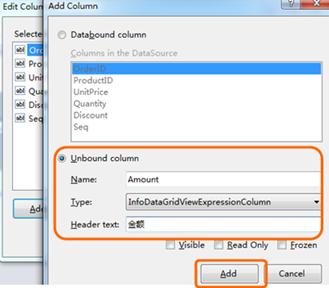

圖 4-3-2 添加一個Unbound Column

Step3＞再來設定其Amount欄位的『Expression』屬性。因為要顯示金額內容，所以在此設定為【UnitPrice*Quantity】。（可以設定括號與+-*/等運算元符號。也可將此Column往上或往下移動來調整次序）。我們讓它排在Discount前，顯示在UnitPrice和Quantity下面。

圖 4-3-3 設定Amount欄位Expression

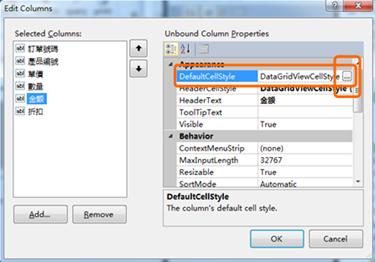

Step4＞為了讓金額可以靠右顯示，在金額的DefaultCellStyle中設定其顯示的格式。DefaultCellStyle有自己的屬性編輯窗，將『Alignment』設定為【MiddleRight】。代表欄位上下靠中，左右靠右顯示。

圖 4-3-4 設定Amount欄位顯示位置

Step5＞再來就是設定Grid的Total功能。有如下列屬性，將其一一設定。

F   TotalActive＝True（設定是否要顯示Total）。

F   TotalCaption＝總計（Total的Title，顯示在GridView的資料前頭）。

F   TotalBackColor，TotalCaptionFont，TotalFont分別為背景顏色，Title字體及Total字體，可自行設定。這裏不作設定，使用預設值。（注：TotalFont的字型一定要設，否則將無法顯示出加總值）。

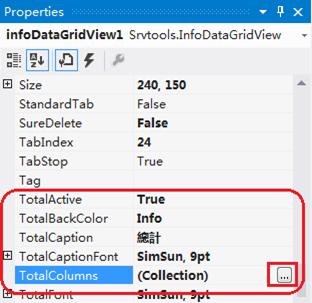

圖 4-3-5 設定Grid的Total功能屬性

Step6＞點擊TotalClumns右邊的【…】小按鈕，並點【Add】按鈕，選擇所要加總的欄位名稱，將其『ColumnName』設為剛才新增的【Amount】運算式欄位，在此可以設定多個代表要加總多個欄位。設定其他屬性，如：

『ShowTotal』設為【true】，代表要顯示加總值；

『TotalMode』設為【sum】，（可選擇sum/count/max/min/average等）；『TotalAlignMent』設為【right】，代表加總值要靠右。

圖 4-3-6 設定Amount其他屬性

Step7＞編譯C002並執行。如下圖中，可以看到加總的效果。

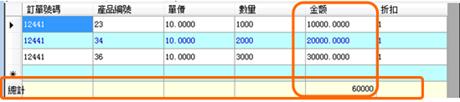

圖 4-3-7 Amount加總效果

每一筆主檔所相對的Detail資料都會有一個加總值，並顯示在GridView的最後一個Row，可以試著去更改數量與單價可以對金額直接改變金額與Total的加總值。（要對離開目前更改的那筆才會反應出加總值）。

q   多檔關連設計

接著就是要將Master的資料表使用Left Join的SQL語法來做關連，讓範例中的訂單主檔可以顯示出相對客戶的資料。

Step1＞打開Server端S002。點擊Master（infoCommand）的CommandText右邊的【…】小按鈕，點擊Tables下方的【Add】，加入所要的Customers表。

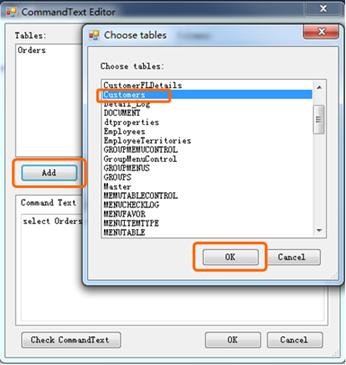

圖 4-3-8 加入所要的Customers表

Step2＞選中『Customers』及右邊的『CompanyName』，點擊右邊的【Add】按鈕，出現一個設定Left Join的視窗。（如果要多個欄位，請使用Shift+Mouse左鍵來複選）。左邊設定為【Orders.CustomerID】，右邊設定為【Customers.CustomerID】，在下面選擇【Left Join（Left Outer Join）】，點擊【OK】即可。

注：也可以直接在編輯框中輸入對應Lef Join的Sql語法。

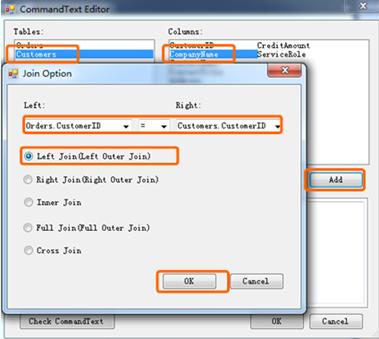

圖 4-3-9 設定Left Join關係

因為CompanyName欄位是Left Join進來的，如果這時前端的U/I如果有對對方關連資料作更改並存檔到後端資料庫中時，就會出現錯誤（關連欄位不需要可以更改）。

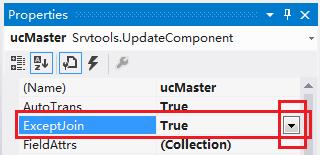

Step3＞因此，選中Master對應的ucMaster（UpdateComp元件），將ucMaster的屬性『ExceptJoin』設為【True】，系統會自動分析CommandText的Sql語句，將Left Join的欄位自動加入到FieldAttrs中，並且會將UpdateEnable設為False。（即使前端U/I有更改此欄位，也會排除在Update語法之外）。

圖 4-3-10 開啟ucMaster（UpdateComp元件）

Step4＞同樣方式設定Detail（infoCommand）的Left Join，將其『Products』及『ProductName』拖拉進來，並以【[Order Detail].[ProductId]】關連到【[Products].[ProductID]】來Left Join進來，同樣將ucDetail的『ExceptJoin』也設為【True】。請重新編譯（Build）S002項目。

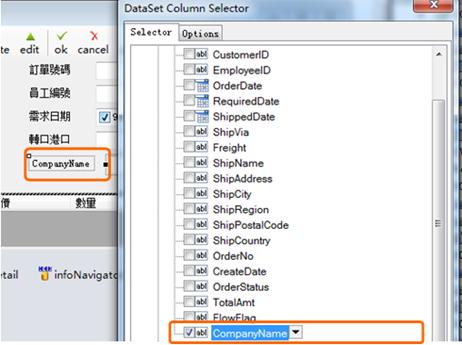

Step5＞打開Client端C002的Form1。將Master（InfoDataSet）重新【Active】。（注：先設False再設Ture，此目的是為了讓InfoDataSet能重新抓取InfoCommand所新增的欄位）。雙擊Master（InfoDataSet），將剛才增加的欄位『CompanyName』拉到Form1中適當的位置。

圖 4-3-11 將CompanyName欄位拉至Form1中

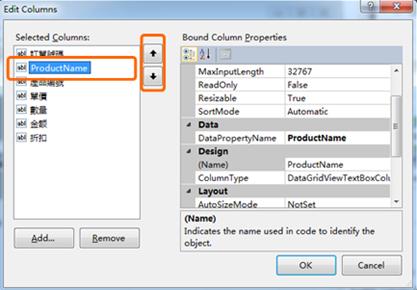

Step5＞點擊infoDataGridView1右上的三角型圖示，打開【Edit Columns…】後，增加一個『ProductName』的Column。調整一下上下位置，讓其位於ProductID下面。

注：如果沒有出現ProductName，可將Master（InfoDataSet）重新Active。

圖 4-3-12 增加一個ProductName的Column

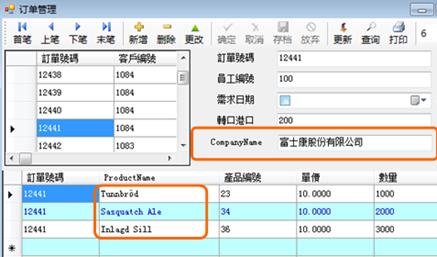

Step6＞編譯C002並執行。即可看到如圖的效果。

圖 4-3-13 ProductName顯示效果

q   使用關連選單

前面介紹過使用Left Join方式來關連Table間的關係，但針對User資料輸入的部份，我們在此將使用EEP2012另一個強大的InfoRefVal元件來實現開窗選單的功能。InfoRefVal功能很多，為了操作的簡便性，在此簡單說明其基本使用方式，在於進階文件說明更深入的使用方法。

在Client端中開啟C002來設計使用InfoRefVal。InfoRefVal可以直接使用Select Command來設定選單的資料源，也可以另外使用InfoCommand來定義資料源的sql語句，差別的是前者很簡單直接使用InfoRefVal即可，而後者則要從Server端貼InfoCommand一直到Client端貼InfoDataSet與InfoBindingSource才能與InfoRefVal動作，程序繁瑣很多。

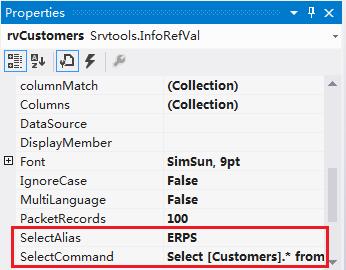

Step1＞在ToolBox中選InfoRefVal貼入，取名為rvCustomers，接著設定其『SelectAlias』資料庫別名，（此Alias定義在EEPNetServer的DB Manage中，此僅在設計模式中用來設計SelectCommand與選擇欄位所使用，與執行模式的資料庫Alias無關），在此選擇【ERPS】，代表DB的Alias。設定『SelectCommand』，可以在右邊的【…】按鈕使用SQL Builder來設定之，或直接填入【Select [Customers].* from [Customers]】等SQL語句也可以。

圖 4-3-14 設定選單資料庫別名與SQL語句

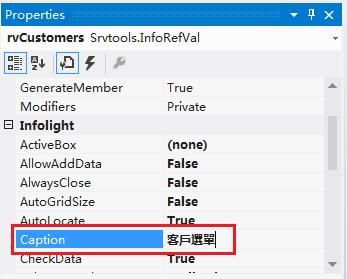

Step2＞因為是使用SelectAlias與SelectCommand的方式，所以不必設定DataSource的屬性，可以直接對選擇『DisplayMember』的欄位（DisplayMember代表要顯示的關連欄位名稱），下拉選擇【CompanyName】欄位做為DisplayMember；接著設定『ValueMember』下拉選擇【CustomerID】欄位（ValueMember代表關連資料表的鍵值欄位，以此欄位去尋找相對應的內容）。最後就是設定『Caption』屬性為【客戶選單】用來設定選單的視窗抬頭。

圖 4-3-15 設定選單各欄位屬性

Step3＞接著就是將CustomerID以及所對應的InfoTextBox刪除。點兩下Master（InfoDataSet），選取CustomerID這個項目，下拉選單中選取『InfoRefValBox』，把CustomerID這個項目拉到原本CustomerID的所在位置。

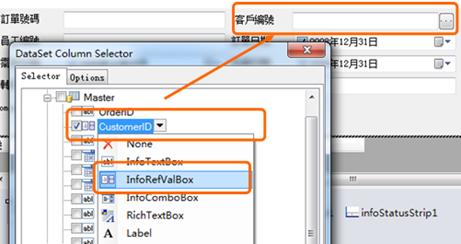

圖 4-3-16 添加CustomerID的InfoRefValBox

Step4＞設定InfoRefvalBox1其『RefVal』屬性為【rvCustomers】。這樣在執行時就可以讓User輸入CustomerID可以去找Company Name的內容，也可以直接按InfoRefvalBox的【…】，查詢Customer表的資料。

圖 4-3-17 設定RefVal屬性為rvCustomers

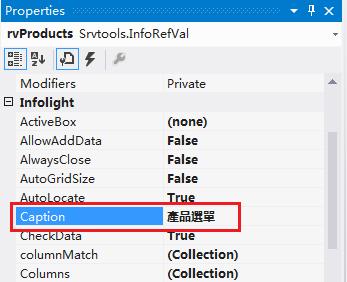

Step5＞依步驟step1~step4，貼入另一個InfoRefVal改名rvProducts。

圖 4-3-18 設定另一個InfoRefVal（rvProducts）

Step6＞如上圖，將『SelectAlias』選擇為【ERPS】；

『SelectCommand』設定為【Select [products].* From [products]】；『DisplayMember』設為【ProductName】；

『ValueMember』設為【ProductID】；

『Caption』設為【產品選單】等。

由於GirdView的Column有自己獨特的ColumnStyle，所以我們要在Detail的InfoGirdView中按下右上角的三角型圖示，並對Edit Columns進行設定。

Step7＞選擇ProductID作為要與rvProducts這個RefVal進行關連選單。先在『ColumnType』選【InfoDataGridViewRefValColumns】這個Type，如圖才會出現『RefVal』這個屬性可以選擇，選了【rvProducts】之後，即可完成GirdView的RefVal設定。

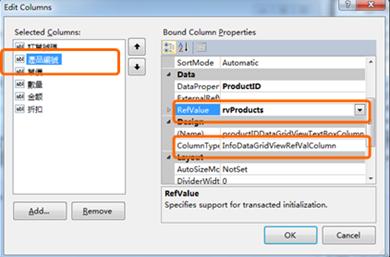

圖 4-3-19 設定GirdView.Edit Columns

接著因為要將Products.UnitPrice欄位內容帶入Detail的UnitPrice欄位中，也就是當User使用rvProducts關連選單的同時，除了將產品名稱傳回到DisplayMember中以外，尚可以利用InfoRefval的ColumnMatch來設定傳回其他的欄位，此例即將產品的單價傳回採購單的UnitPrice。

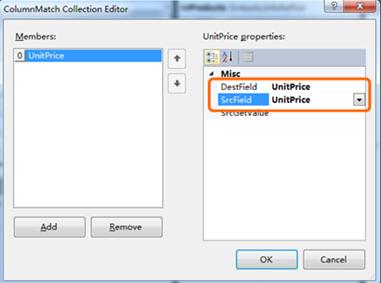

Step8＞請在rvProducts設定ColumnMatch。按下【Add】，新增一個Match Column，選擇『DestField』為【UnitPrice】，『SrcField』也為【UnitPrice】（恰巧兩個Table的欄位是一樣的）。如果SrcField無法以單一欄位傳回時，可以用SrcGetValue屬性以呼叫另一個程式的方式傳回欄位內容。

注：ColumnMatch可以設定多個欄位，一次同時傳回多個欄位。

圖 4-3-20 新增ColumnMatch

以上除了InfoRefValBox和InfoDataGridView可以使用InfoRefVal元件外，也可以讓InfoComboBox代替InfoRefVal元件。

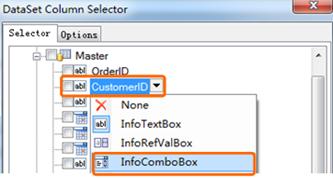

Step9＞如下圖可以雙擊Master，選中『CustomerID』欄位並點擊欄位右邊下拉選單，選擇【InfoComboBox】。這樣在Form表單所產生的元件就會以InfoComboBox為主。

圖 4-3-21 使用InfoComboBox元件

InfoComboBox的使用方式與InfoRefValBox是一樣的方式，差別在InfoRefVal須要與其它顯示元件配合，而InfoComboBox則可獨立使用。再者InfoRefVal多了WhereItem與ColumnMatch等強大功能，InfoComboBox就沒有這麼多功能了。我們將在進階課程中來說明InfoComboBox的應用。

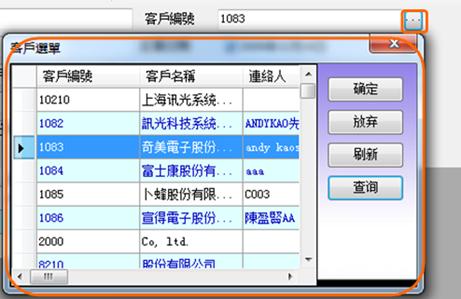

Step10＞編譯C002，並執行。請檢視CustomerID右方的，即可呼叫出客戶選單的視窗，並可用Double Click或【確定】按鈕傳回結果。

F   『更新』則是用來重新抓取最新的資料。

F   『查詢』則可以在選單中二次輸入其他的條件來重新進行查
 詢等功能。

圖 4-3-22 呼叫出客戶選單的視窗

Step11＞在DataGridView中，會自動將所有ProductID顯示出，除了輸入產品號碼並選表外，也可以透過ColumnMatch功能將其單價傳回GridView中。

圖 4-3-23 呼叫出產品選單的視窗
