本章將要結合之前EEP2010基礎設計（中）裏面的S004和C004這2個Project來實現CrystalReport裏的單據印表。下面將透過具體的例子來介紹下一單據的設計方法，由於Server端我們直接使用之前設計好的S004，所以不必重新設計，說明如下：

q  Client端

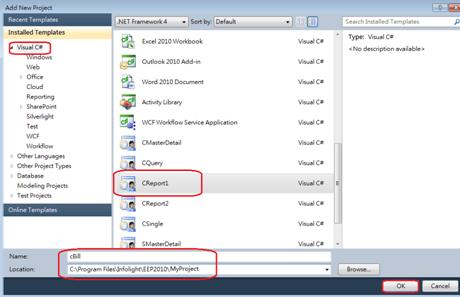

Step1＞在Solution1中，增加一個新Project（從範本CReport1），命名為【cBill】。可以從Solution‘Solution1’的EEPClient目錄上面按下滑鼠右鍵，然後選擇Add->「New Project..」，出現如圖的視窗選擇範本「CReport1」，『Location』程式路徑選擇【C:\ProgramFiles\ InfoLight\EEP2010\MyProject】（Server與Client的程式都放在同一個目錄之下）。

圖 6-4-1 新增Client端Project

Step2＞用滑鼠雙按cBill下面的Form1.cs，打開Form1.cs[Design]。

圖 6-4-2打開Form1.cs[Design]

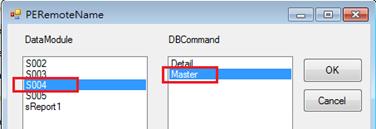

Step3＞按一下infoDataSet1的『RemoteName』屬性右邊的。打ERemoteName視窗。然後在DataModule選擇『S004』，在DBCommand裏選擇『Master』（Master為Server端S004裏面的InfoCommand的名字），按一下【OK】按鈕。

圖 6-4-3選中設定

Step4＞把Master的『Active』屬性設置成【True】。另一個『PacketRecords』的屬性則必須設為【-1】，代表全部一次下載，否則資料會只有PacketRecords這麼多。

圖 6-4-4設定Master屬性

Step5＞接下來在Master（InfoDataSet）的圖示上按一下滑鼠右鍵，在出現的右鍵功能表中選取「Save To Report」，產生S004_Master.xml檔案。（注意在此的S004_Master是一個Master/Detail的多檔結構資料表）。

圖 6-4-5 執行Save To Report

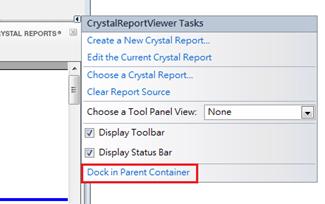

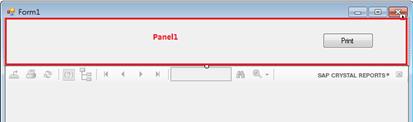

Step6＞回到主設計畫面中，為了可以省略畫面上「Print」的Button，可以將此整個Panel隱藏即可，點選到這個Panel1後，在點擊鍵盤上的Delete按鈕，刪除該panel。同時，選中CrystalReportViewer1右上角的，打開選擇Dock in Parent Container。

圖 6-4-6 隱藏Panel元件

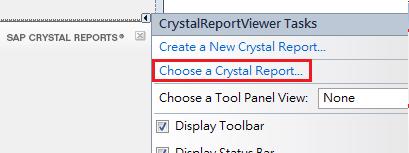

Step7＞再來將用滑鼠左鍵按一下CrystalReportViewer1右上角的，打開功能選單，在裏面選擇「Choose a Crystal Report…」，打開Choose a Crystal Report視窗。

圖 6-4-7打開Choose a Crystal Report視窗

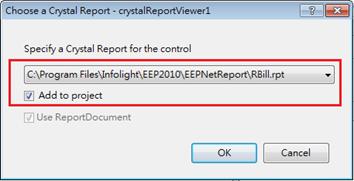

Step8＞選擇EEP2010安裝目錄下EEPNetReport目錄裏面的RBill.rpt檔案，然後把「Add to project」前面的也打上，最後按 【OK】按鈕結束。

圖 6-4-8 選擇RBill.rpt檔案

Step9＞先在Form1上的屬性視窗裏找到，按下滑鼠左鍵，再找到Form1的Load事件，然後滑鼠在Form1的Load事件的格子裏連按兩下。

圖 6-4-9 進入Load事件

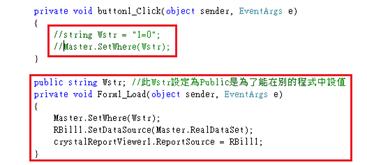

Œ    在程式視窗中Form1_Load事件裏輸入以下程式：

            Master.SetWhere(Wstr);

            RBill1.SetDataSource(Master.RealDataSet);

            crystalReportViewer1.ReportSource =RBill1;

    在Form1_Load事件的前面輸入下面這行程式：

　　　　　　public string Wstr; //此Wstr設定為Public是為了能在別的程式中設值.

Ž    把button1_Click事件中原有的2行程式注釋掉，代表打開此報表前必須對此Form設定Wstr的條件，然後一打開即可立即印表，不必再讓User選擇條件。完成之後如下圖所示：

圖 6-4-10 編輯Load事件

Step10＞雙按RBill.rpt，打開CrystalReport設計器。

圖 6-4-11打開CrystalReport設計器

Step11＞用滑鼠左鍵按一下CrystalReport設計器的「Field Explorer」，然後右鍵Database Fields打開Database Expert視窗。

圖 6-4-12打開Database Expert視窗

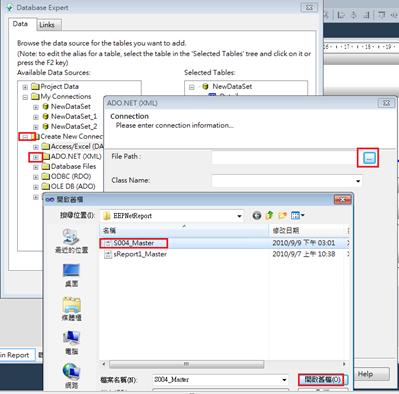

Step12＞按一下Create New Connection前的“+”號展開檔案夾，然後再按一下ADO.NET前的“+”號，然後選擇Infolight/ EEP2010/EEPNetReport/下的S004_Master.xml檔案，按一下【開啟(O)】按鈕。最後在ADO.NET視窗中按一下【完成】按鈕。

圖 6-4-13 開啟S004_Master.xml檔案

Step13＞在Available Data Source裏選中「NewDataSet」，此時會出現兩個Table，一個為Master另一個為Detail，因為S004_Master就是一個Master/Detail的多檔結構，然後按一下按鈕，把『Master』和『Detail』一起增加到Selected tables裏面最後按一下【確定】按鈕。

圖 6-4-14 添加Master/Detail

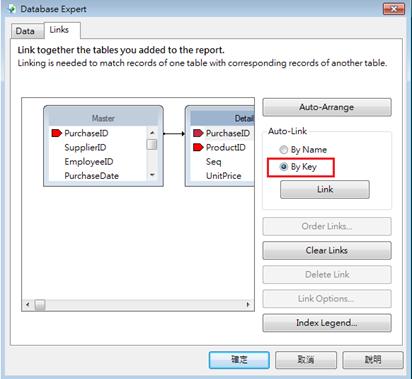

Step14＞會出現Links選項頁，因為多表當中必須定義其間的關係，一般來說系統會幫你綁定Master/Detail的Link關係，如果萬一沒有Link上，請自行用「By Key」來Link其間的關係即可，最後按一下【確定】按鈕即可。

圖 6-4-15 綁定Master/Detail的Link關係

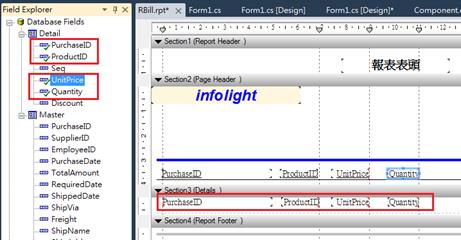

Step15＞再來我們先設計報身，把Field Explorer中Detail下的PurchaseID、ProductID、UnitPrice、Quantity欄位拖入報表的Details區域中。

圖 6-4-16 Detail欄位拖入Details區域

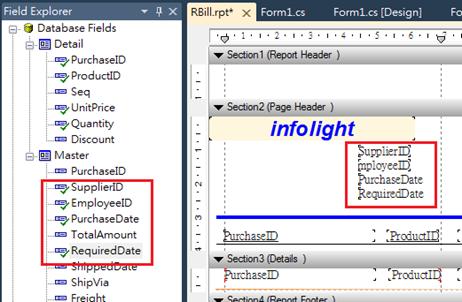

Step16＞再把Master下的SupplierID、EmployeeID、PurchaseDate、RequiredDate欄位拖入報表的PageHeader中。（代表每頁都要印）。

圖 6-4-17 Master欄位拖入PageHeader區域

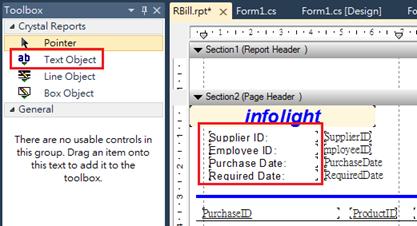

Step17＞然後在Crystal Reports的Toolbox中找到Text Object，接著向報表中的Page Header增加4個Text Object，雙按每個Text Object，分別輸入SupplierID：、EmployeeID：、PurchaseDate：、RequiredDate：，放在下圖所示的位置處。

圖 6-4-18 增加4個Text Object

再來設計Report Footer，就是報表的最後的表尾，與Page Footer不一樣，Page Footer是每頁的表尾，在Template的Page Footer 裏已有一個TextObject和一個BoxObject。

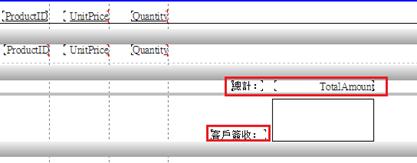

Step18＞雙按TextObject，輸入“客戶簽收：”。然後把Master表中的「TotalAmount」欄位拖入Report Footer區域中，在“客戶簽收：”的上方然後再加一個Text Object，雙按TextObject，輸入“總計：”，代表要將最後的總計以Master的TotalAmount欄位來印出來。

圖 6-4-19 增加欄位

Step19＞滑鼠在Field Explorer裏的Formula Fields按一下，再右鍵「New…」，打開Formula Name視窗增加一個公式欄位。

圖 6-4-20 打開Formula Name視窗

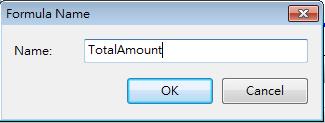

Step20＞在「Name」裏輸入【TotalAmount】，然後按一下【Use Editor】按鈕，打開Formula Workshop – Formula Editor視窗。

圖 6-4-21打開Formula Workshop – Formula Editor視窗

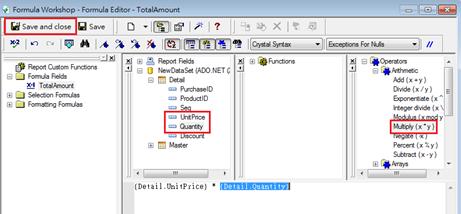

Step21＞在Formula Workshop – Formula Editor視窗的中，輸入【{Detail.UnitPrice}*{Detail.Quantity}】。這2個欄位也可以從「New DataSet」中拖入到編輯器裏。最後按下左上角的【Save and close】按鈕儲存。

圖 6-4-22拖入編輯器

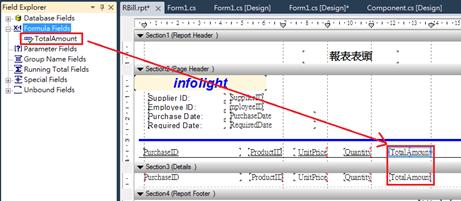

Step22＞最後把新建的公式欄位拖入到報表的Details區域中。

圖 6-4-23 公式欄位拖入Details區域

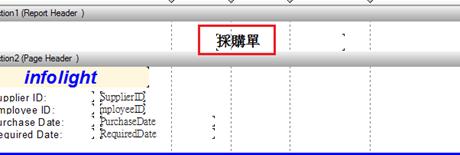

Step23＞雙按Report Header中的報表表頭這個「TextObject」，把“報表表頭”改成“採購單”。整張報表的設計如下圖所示：

圖 6-4-24 更改報表表頭

Step24＞再右鍵cBill，按一下【Build】編譯cBill，產生cBill.dll。 報表的功能就告一個段落。

再來就是要與原來的C004表單整合，也就是要在C004的採購管理中，將Navigator的「印表」連結到cBill這張報表中。

Step25＞我們打開C004表單，按右鍵的References，選擇「Add Referance…」，打開AddReferance視窗，用來設定C004引用了cBill這個dll模組。

圖 6-4-25打開AddReferance視窗

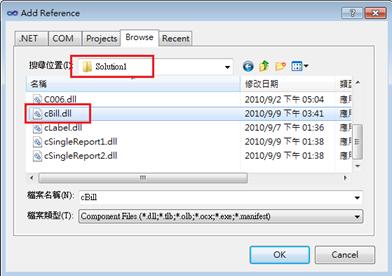

Step26＞選擇EEP安裝目錄InfoLight\EEP2010\EEPNetClient\ Solution1\下面的cBill.dll，最後按下【OK】按鈕增加一個參考。來讓C004可以引用到cBill這個報表。

圖 6-4-26增加cBill.dll參考

Step27＞滑鼠雙按C004下面的Form1.cs，打開Form1.cs[Design]。

圖 6-4-27打開Form1.cs[Design]

Step28＞雙按Form1中InfoNavigator1上的按鈕，增加Navigator事件。在bindingNavigatorPrintItem_Click事件裏輸入如下程式：

     cBill.Form1 temp=new cBill.Form1();
temp.Wstr = "PurchaseID='" + PurchaseIDInfoTextBox.Text + "'"; // 將Key值傳入Wstr變數中

     temp.MdiParent = this.MdiParent;  // 設定MDI Parent為同一個MainForm

temp.WindowState = FormWindowState.Maximized;
     temp.Show(); // 顯出出來

完成圖如下：

圖 6-4-28增加Navigator事件

Step29＞右鍵C004，按一下【Build】編譯C004，產生C004.dll。

因為C004已經事先在 EEPMANAGER.exe定義好，所以可以不必再對C004設定安全管制，也因為cBill是在C004之下打開的表單，所以也不必對Cbill設定安全管制，有權限使用C004就代表有權限使用Cbill，如何還要分別出來其印表權利，則可以在C004中貼入Security元件，並以ibsMaster來設定其”Print”的印表權利，請參考進階有關Security元件的說明文件。

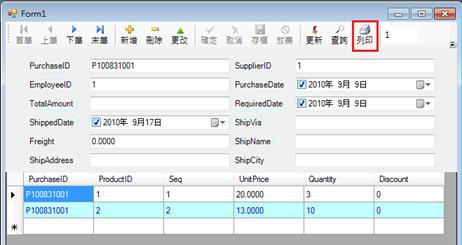

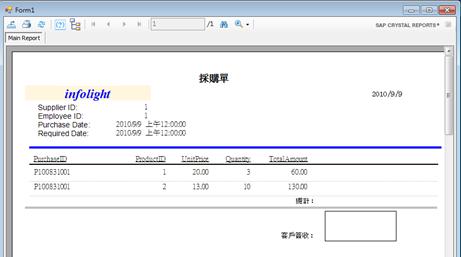

Step30＞執行「EEPNetClient.exe」，雙按C004功能表，選擇一張有Detail資料的訂單，然後按下按鈕，最後在打開的新視窗即可查看此張單據執行結果。至此，一個單據的設計就完成了。操作結果如下面兩張圖：

圖 6-4-29單據的設計完成
