本節我們將用一個實例來介紹下一個Label的設計過程，因為Server端與之前的一樣，因此只在這裏介紹Client的設計步驟，如下的說明：

q  Client端設計

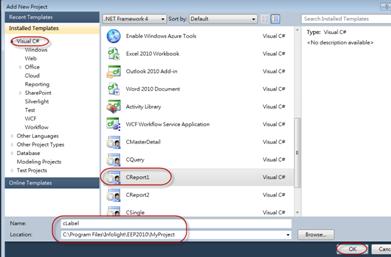

Step1＞在Solution1中，增加一個新Project（從範本CReport1），命名為【cLabel】。可以從Solution ‘Solution1’ 的EEPClient目錄上面按下滑鼠右鍵，然後選擇Add->「New Project..」，出現如圖的視窗選擇範本「CReport1」，『Location』程式路徑請選擇【C:\Program Files\InfoLight\EEP2010\MyProject】即可。（Server與Client的程式都放在同一個目錄之下）。

圖 6-3-1 新建Client端Project

Step2＞用滑鼠雙按cLabel下面的Form1.cs，打開Form1.cs[Design]。

圖 6-3-2 打開Form1.cs[Design]

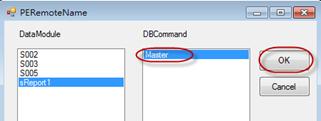

Step3＞按一下Master（InfoDataSet）的RemoteName屬性右邊的，打開RemoteName視窗。然後在DataModule選中剛才『sReport1』，在DBCommand裏選擇『Master』（Master為Server端sReport1裏面的InfoCommand的名字），按下【OK】按鈕。

圖 6-3-3 選中設定

Step4＞把Master這個InfoDataSet的『Active』屬性設為【True】，『AlwaysClose』屬性設置成【False】，代表打開這個表單時此InfoDataSet是開啟的狀態。

圖 6-3-4 設定Master屬性

Step5＞在Master（InfoDataSe）按下滑鼠右鍵，選取右鍵功能表的「Save To Report」，產生sReport1_Master.xml檔案。（Master為Server端sReport1裏面的InfoCommand的名字）。

此目的是為了在RPT報表格式的設計模式中取得我們InfoDataSet的資料結構。

圖 6-3-5 執行Save To Report

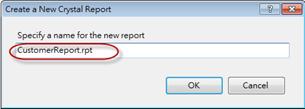

Step6＞回到Form1設計畫面中，用滑鼠按一下CrystalReportViewer1右上角的，再按下「Create a New Crystal Report..」，然後輸入報表名稱：CustomerReport，再按下【OK】。

圖 6-3-6 新建與輸入報表名稱

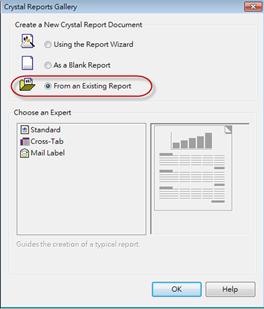

Step7＞稍等2秒，會出現如下的畫面，選擇「From an Existing Report」，按下【OK】。

圖 6-3-7選擇報表類型

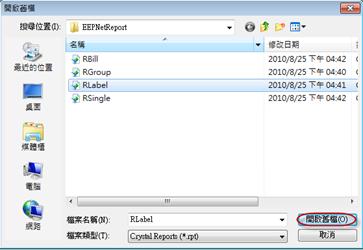

Step8＞選擇EEP2010安裝目錄下EEPNetReport目錄裏面的RLabel.rpt檔案，最後按下【開啟(O)】。

圖 6-3-8開啟RLabel.rpt檔案

Step9＞滑鼠左鍵連按兩下CustomerLabel.rpt，打開CrystalReport設計器。

Step10＞用滑鼠左鍵按一下CrystalReport設計器的「Field Explorer」頁籤，然後在Database Fields上按滑鼠右鍵，在右鍵功能表中選擇「Database Expert…」按下滑鼠左鍵。

圖 6-3-9開啟Database Expert

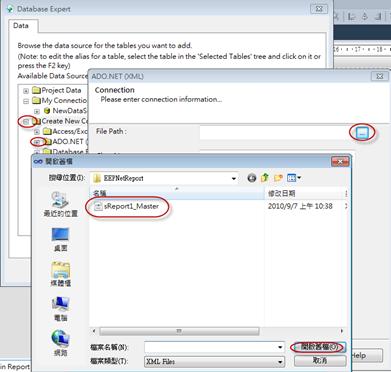

Step11＞按一下Create New Connection前的“+”號展開檔案夾，然後再按一下ADO.NET前的“+”號，會彈出ADO.NET視窗，然後選擇Infolight/EEP2010/EEPNetReport/下的sReport1_Master.xml檔案。（來自「Save To Report」功能）按一下【開啟(O)】按鈕。最後在ADO.NET視窗中按一下【完成】按鈕。

圖 6-3-10開啟sReport1_Master.xml檔案

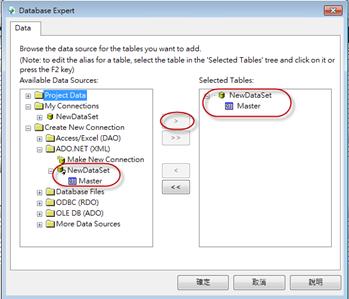

Step12＞在Available Data Source格子裏選中『Master』，然後按一下按鈕，把Master增加到Selected tables格子裏面，按一下【確定】按鈕。

圖 6-3-11添加Master

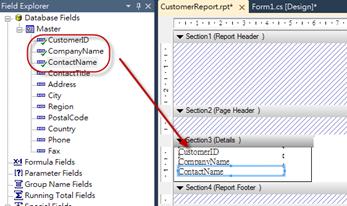

Step13＞在Field Explorer先按一下Database Fields前的“+”號，再按一下Master前的“+”號。最後在展開的Master中選中所需的欄位按下滑鼠左鍵不放，把所需要的欄位拖到CrystalReport設計器的Details的方框中。

圖 6-3-12拖至Details區域

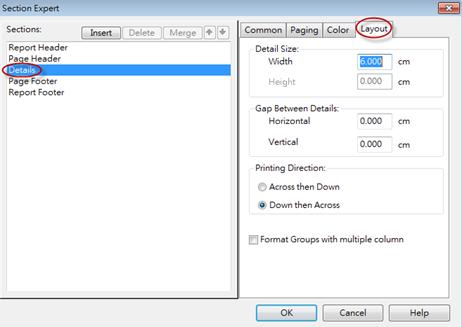

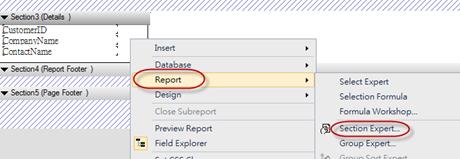

Step14＞選擇Crystal Reports右擊滑鼠「Report」->「Section Expert…」功能表，打開Section Expert視窗，也可以在Report的設計畫面中按滑鼠右鍵，在右鍵功能表中選取Report->「Section Expert」，改變「Layout」頁籤下Detail Size的Width值，就可以改變標籤的寬度。（此時需要把Details區域中的欄位Box Object（框線控件）的寬度進行調整，來適應Details區域寬度）。

如果要改變標籤的高度，只需要改變Details區域高度即可，Box Object框線的高度在Template中我們已經設好會自動長高。

在Layout的還有一個「Print Direction」可設先下到右，也可以設定先右再下，左右能印多少個它會自動依紙張寬度來除以目前Details區域的寬度；上下也是依紙張高度除以Details的高度方式來計算。

圖 6-3-13設置報表Details參數

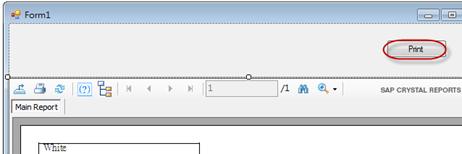

Step15＞回到Form1的設計畫面，滑鼠連按兩下「Print」按鍵，就會開啟button1_Click事件程式碼。

圖 6-3-14開啟button1_Click事件

在button1_Click事件中已經有以下兩行程式：

            string Wstr = "1=0";

            Master.SetWhere(Wstr);

現在因為我們沒有條件，要全部印出，因此將上面兩行程式用「//」註釋掉。

F 然後我們要自己輸入以下程式：

     CustomerLabel1.SetDataSource(Master.RealDataSet);

     crystalReportViewer1.ReportSource = CustomerLabel1;

F完成之後就如同下圖：

圖 6-3-15輸入程式

在EEPManager.exe的設定步驟，我們不再贅述與貼圖，簡單說明操作方式即可。

Step16＞右鍵cLabel，按一下【建置】編譯，產生cLabel.dll，然後執行「EEPNetServer.exe」，接著執行「EEPManager.exe」。

Step17＞選擇System->「Security Manager」，打開Security視窗。然後選中ROOT，按一下【Add】按鈕，增加一個功能表，Menu Information裏面MenuId會自動編號，自行設定也可，但不能重複，將『Caption』設置為【CLabel】，『Sequence』設置為【2】。（其中Package是選擇EEP安裝目錄InfoLight\EEP2010\EEPNetClient\ Solution1下的cLabel.dll檔），最後按一下【OK】按鈕。

Step18＞選中CLabel，按一下【Access Groups】，在出現frmSelGroups視窗中前先選中『EveryOne』，然後按一下按鈕，接著按一下【OK】按鈕，最後關閉Security視窗。

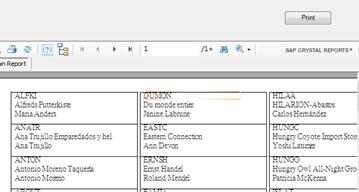

Step19＞執行程式「EEPNetClient.exe」，然後雙按cLabel功能表，按一下「Print」按鈕查看執行結果。至此，一個簡單的Label設計就完成了。

圖 6-3-16 Label報表完成
